Устройства зажимные

Приспособление пневматическое зажимное





Описание:

      Приспособление пневматическое зажимное предназначено для выполнения работ на станках сверлильно-фрезерной группы. Представляет собой токарный клиновой механизированный патрон (в зависимости от конфигурации заготовки может быть трёхкулачковым либо двухкулачковым), закреплённый на гильзе пневмоцилиндра через переходной фланец. Перемещение тяги штока патрона производится по средством подачи сжатого воздуха в полости пневмоцилиндра через коллектор. Коллектор служит защитой при потере рабочего давления в сети сжатого воздуха, что в свою очередь, не даёт возможности потери усилия зажима заготовки при её обработке.
     По требованию заказчика возможно изготовление нескольких приспособлений установленных на одной плите для зажима и обработки за один установ нескольких деталей.

Техническая характеристика:

1. Номинальное давление воздуха, МПа – 0,63.

2. Суммарная сила зажима в кулачках  при номинальном давлении, не менее, кН – 30.

3. Ход кулачка при максимальном ходе поршня, не менее, мм – 5,3.

4. Диапазон диаметров зажимаемых поверхностей, мм – 15-150.



Комплектное зажимное устройство

Описание:

   Комплектное зажимное устройство устанавливается на токарные или внутришлифовальные станки и предназначено для механизированного зажима заготовок.
   Устройство состоит:
   1. Зажимной патрон (полый или неполый);
   2. Привод с фланцем (пневмоцилиндр, гидроцилиндр, электромеханическая головка);
   3. Соединительная тяга;
   4. Система подготовки воздуха (не входит в комплект поставки).
   Зажимной патрон и привод к нему могут устанавливаться на любой шпиндель в зависимости от станка. Зажимные патроны могут быть двух исполнений: без проходного отверстия для обработки штучных заготовок; с проходным отверстием для обработки заготовок типа пруток.
   По требованию потребителя, за отдельную плату, поставляется пневматический распределительный кран.
Размеры и техническая характеристика:

Зажимной механизм

Привод

Патрон без проходного отверстия

 Наружный диаметр патрона, мм Модель привода (тянущее усилие, даН)
200 ЦПВ-250 (2800); ЦПВ-200.2 (3500); ЦГВ-125 (4000); ЭМГ-50 (4500)
250 ЦПВ-200.2 (3500); ЦПВ-250.2 (5200); ЦГВ-150 (5000); ЭМГ-50 (4500)
315 ЦПВ-250.2 (5300); ЦПВ-250.3 (7500); ЦГВ-150 (5000)
400 ЦПВ-250.3 (7500)

Патрон с проходным отверстием

 Диаметр проходного отверстия, мм Наружный диаметр патрона, мм Модель привода (тянущее усилие, даН)
40 200 ЦПВ-250 (2800); ЭМГ-50 (4500); ЦГВ-140.П.45 (4400)
60 250 ЦПВ-200.2 (3500); ЦПВ-250.2 (5200); ЭМГ-50 (4500); ЦГВ-140.П.45 (4400)
80 315 ЦПВ-250.2 (5200)

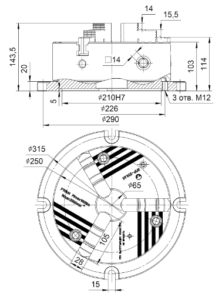

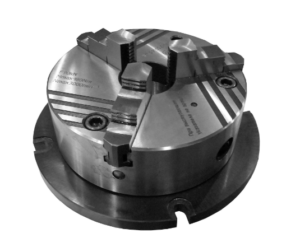

ПРИСПОСОБЛЕНИЕ С РУЧНЫМ ЗАЖИМОМ ЗПР-250.65

Предназначено для выполнения работ на станках сверлильно-фрезерной группы, а также на токарных универсальных и специальных станках. Приспособление изготавливается на базе ручного самоцентрирующегося клинореечного патрона, что позволяет обеспечивать передачу больших зажимных усилий при не большом крутящем моменте на зажимном ключе. Конструкция позволяет выполнять быструю переналадку реверсивных кулачков, которые выполняют функцию прямых и обратных, при их переустановке.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование параметров Значение
Диаметр зажимаемых поверхностей, мм 5-245
Рабочий ход кулачка, не менее, мм 8,0
Максимальный крутящий момент на ключе, Н·м 180
Суммарная сила зажима в кулачках, кН 90
Максимально допустимая частота вращения, мин-1

(при установке на станки токарной группы)

 3000
Масса, не более, кг 40
