ПРИСПОСОБЛЕНИЕ ПРКВ

ПРИСПОСОБЛЕНИЕ ДЛЯ РАСТОЧКИ МЯГКИХ КУЛАЧКОВ ПРКВ

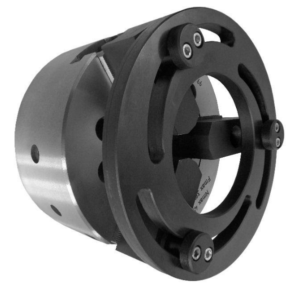

Приспособление ПРКВ предназначено для расточки мягких накладных кулачков механизированных патронов.

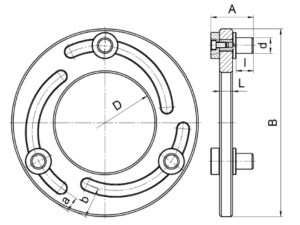

Размеры и технические характеристики

Модель Размеры, мм Масса,

кг

A B D L a b d l
ПРКВ-170 40 175 80 15 12 32 16 10 1,7
ПРКВ-210 40 215 115 15 15 36,5 18 10 2,7
ПРКВ-250 40 258 150 15 17 40 18 10 3,4
ПРКВ-315 45 316 188 18 21 50 24 12 5,7
ПРКВ-400 50 405 230 20 23,5 52,5 30 15 10,5



Преимущества:

  • обеспечение высокой концентричности мягких кулачков по отношению к поверхности обрабатываемой детали;
  • получение точности центрирования до 10 мкм и достижение ее стабильности в процессе эксплуатации;
  • простота работы;
  • возможность работы как на новых, так и
    на старых патронах.



Принцип работы:

  • установите кулачки в нужное положение с учетом необходимого припуска под обработку;
  • отрегулируйте и совместите приспособление с монтажными отверстиями накладных кулачков;
  • зафиксируйте приспособление патроном, при этом основные кулачки патрона должны находится в середине их полного хода, что обеспечивает наибольшую эффективность зажатия и достаточный зазор при установке обрабатываемой детали;
  • для осуществления зажатия серединой хода основных кулачков необходимо разжать кулачки и слегка повернуть диск приспособления чтобы сместить регулируемые пальцы, после чего повторно зафиксируйте приспособление патроном;
  • обработайте кулачки до требуемого размера;
