СТОЛ ПОВОРОТНЫЙ КРУГЛЫЙ С РУЧНЫМ И МЕХАНИЗИРОВАННЫМ ПРИВОДАМИ
Стол предназначен для установки и закрепления деталей или приспособлений на металлорежущих станках.
Привод стола осуществляется вручную ручкой маховика или механически от привода станка.
Класс точности стола – П или Н,
Цена деления шкалы лимба – 1 мин,
Цена деления шкалы планшайбы – 1 градус.
Передаточное отношение червячной пары 1:90,
Максимальный крутящий момент на планшайбе, – 377 Н.м,
Максимальная мощность на приводе стола – 0,33 кВт.
| Модель | A | B | C | D | F | G | G1 | H | K | L | M | O | Масса, кг |
| 7204-0023-01 | 400 | 130 | 260 | 40Н7 | KM4 | 14Н8 | 14Н11 | 63 | 18Н8 | 470 | 510 | 18 | 114 |
СТОЛ КРУГЛЫЙ ФРЕЗЕРНЫЙ
Стол спроектирован с учетом требований современной станкостроительной промышленности.
Стол предназначен для установки и закрепления деталей или приспособлений на металлорежущих станках.
Класс точности стола – П или Н,
Цена деления шкалы лимба – 1 мин,
Цена деления шкалы планшайбы – 1 градус,
Передаточное отношение червячной пары 1:180.
| Модель | A | B | C | G | G1 | H | L | M | O | Масса, кг |
| 61П-17-000 | 250 | 105 | 172 | 12Н9 | 12Н12 | 60 | 421 | 348 | 14 | 36 |

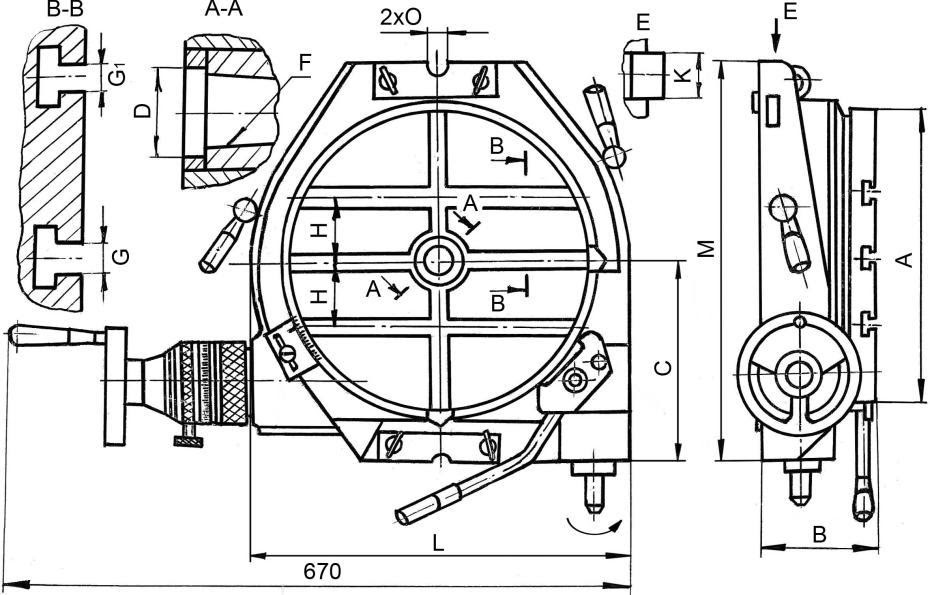

СТОЛ КРУГЛЫЙ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЙ
Стол предназначен для установки и закрепления деталей или приспособлений на металлорежущих станках.
Привод стола осуществляется вручную ручкой маховика.
Класс точности стола – П или Н,
Цена деления шкалы лимба – 1 мин,
Цена деления шкалы планшайбы – 1 градус,
Передаточное отношение червячной пары 1:90.
| Модель | A | B | C | D | F | G | G1 | H | K | E | M | L | N | O | Масса, кг |
| РКВ 7205-4003 | 250 | 113 | 200 | 40Н7 | KM4 | 12Н8 | 12Н11 | 63 | 14Н8 | 306 | 338 | 495 | 140 | 14Н8 | 54 |
НОРМЫ ТОЧНОСТИ СТОЛОВ ПОВОРОТНЫХ ГОСТ 16935-93
| Наименование отклонения | Допуски, мкм для столов классов точности Н и П с диаметром планшайбы, мм | |||
| 250 | 400 | |||
| Н | П | Н | П | |
| Плоскостность рабочей поверхности планшайбы | 16 | 10 | 20 | 12 |
| Торцовое биение рабочей поверхности планшайбы | 20 | 12 | 25 | 16 |
| Параллельность рабочей поверхности планшайбы к основанию стола | 20 | 12 | 25 | 16 |
| Радиальное биение центрального отверстия:
-у торца планшайбы -на расстоянии, мм |
12
20/75 |
8
12/75 |
16
25/100 |
10
16/100 |
| Степень точности конуса по ГОСТ 2848 | АТ7 | АТ6 | АТ7 | АТ6 |
