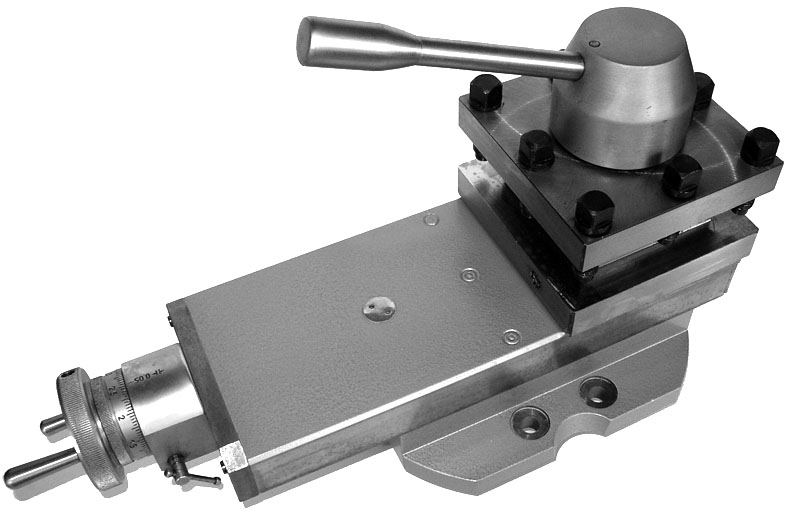

СУППОРТ СУТ 16
Суппорт СУТ 16 предназначен для установки на токарные станки модели 1М63 и его модификации.
Суппорт, оснащенный ручным и механизированным приводами, устанавливается на поперечные салазки станка и служит для перемещения режущего инструмента в установленном направлении.
Фиксация положения резцовой головки, установленной на суппорт обеспечивается пальцевым фиксатором с точностью позиционирования 0,05 мм.
Технические характеристики
Наименование показателя | Значение |
1. Тип привода | ручной и механизированный |
2. Стабильность положения резцовой головки,
мкм, не более |
50 |
3. Масса, кг, ± 5% | 85 |
Основные и присоединительные размеры
Обозначение | Значение, мм |
A | 325 |
B | 195 |
C | 200 |
D | 288 |
L | 620 |
H | 420 |
H1 | 290 |
h1 | 137 |
h2 | 53 |
d | 13 |
d1(h6) | 85 |
d2 | 64 |
l | 152 |
l1 | 75 |
l2 | 55 |
t | 35 |
k | 40,5 |
n | 4 |
Суппорты СУТ 01 и СУТ 06 предназначены для установки на токарные станки мод. 16Р25П.
Суппорты мод. СУТ 02, СУТ 03, СУТ 07, СУТ 08 предназначены для установки на токарные станки мод. МК6046, МК6056 и их модификации.
Суппорты СУТ 04 и СУТ 05 предназначены для установки на токарные станки мод. СА562.
Суппорты СУТ 09 и СУТ 10 предназначены для установки на токарные станки мод. 1К62.
Суппорты СУТ 11 и СУТ 14 предназначены для установки на токарные станки мод. 16К20.
Суппорт СУТ 12 предназначен для установки на токарные станки мод. СА630С.
Суппорт СУТ 15 предназначен для установки на токарные станки мод. СА550.
Суппорты комплектуются четырехпозиционными резцедержателями мод. УГ0101.600.000.000, РДТ-4П или головкой резцовой с пальцевыми фиксаторами ГР 002.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | Тип привода | Тип резце-
держателя |
h1 | d, h7 | h | S | D | p | K | M | L | H | Масса, кг |
СУТ 01 | ручн.+мех. | УГ0101.600 | 112 | 80 | 35 | 89 | 185 | 56 | 238 | 225 | 530 | 343 | 44 |
СУТ 02 | ручн. | УГ0101.600 | 115 | 80 | 10 | 92 | 185 | 56 | 238 | 225 | 530 | 318 | 43 |
СУТ 03 | ручн.+мех. | УГ0101.600 | 115 | 80 | 27 | 92 | 185 | 56 | 238 | 225 | 530 | 335 | 43,5 |
СУТ 04 | ручн.+мех. | УГ0101.600 | 120,5 | 80 | 27 | 97,5 | 185 | 56 | 238 | 225 | 530 | 343 | 45 |
СУТ 05 | ручн.+мех. | РДТ-4П | 120,5 | 80 | 27 | 97,5 | 185 | 56 | 238 | 225 | 530 | 342 | 43 |
СУТ 06 | ручн.+мех. | РДТ-4П | 112 | 80 | 35 | 89 | 185 | 56 | 238 | 225 | 530 | 343 | 44 |
СУТ 07 | ручн.+мех. | РДТ-4П | 115 | 80 | 27 | 92 | 185 | 56 | 238 | 225 | 530 | 335 | 43,5 |
СУТ 08 | ручн. | РДТ-4П | 115 | 80 | 10 | 92 | 185 | 56 | 238 | 225 | 530 | 318 | 43 |
СУТ 09 | ручн. | УГ0101.600 | 83,5 | 90 | 7,5 | 60,5 | 180 | 56 | 220 | 220 | 497 | 287 | 34 |
СУТ 10 | ручн. | РДТ-4П | 83,5 | 90 | 7,5 | 60,5 | 180 | 56 | 220 | 220 | 497 | 282 | 34 |
СУТ 11 | ручн. | УГ0101.600 | 86,5 | 80 | 7,5 | 63,5 | 185 | 56 | 220 | 220 | 497 | 292 | 37 |
СУТ 12 | ручн.+мех. | ГР 002 | 168,5 | 90 | 47 | 136,5 | 200 | 68,5 | 310 | 246 | 563 | 436 | 85 |
СУТ 14 | ручн.+мех. | УГ0101.600 | 86,5 | 80 | 25 | 63,5 | 185 | 56 | 238 | 225 | 530 | 311 | 37 |
СУТ 15 | ручн.+мех. | УГ0101.600 | 157 | 80 | 27 | 134 | 185 | 56 | 238 | 225 | 530 | 377 | 76 |
