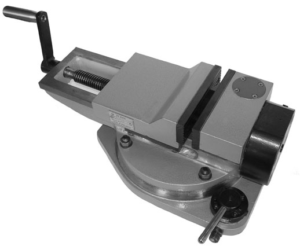

ТИСКИ СТАНОЧНЫЕ ПНЕВМАТИЧЕСКИЕ С ГИДРАВЛИЧЕСКИМ УСИЛЕНИЕМ ПОВОРОТНЫЕ
Тиски станочные пневматические с гидравлическим усилением предназначены для закрепления деталей при механической обработке металлов резанием на фрезерных, строгальных, сверлильных и других станках.
Класс точности тисков Н и П по ГОСТ 16518 (DIN 6370).
Корпусные детали тисков изготавливаются из чугуна.
Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью N пазов b1.
Зажим заготовки производится посредством пакета тарельчатых пружин, которые предварительно сжаты силовым механизмом. Силовой механизм представляет собой встроенный пневмогидроусилитель.
Зажим заготовки тарельчатыми пружинами обеспечивает безопасность закрепления деталей при полном падении давления воздуха в сети. Номинальное давление воздуха 0,6 МПа.

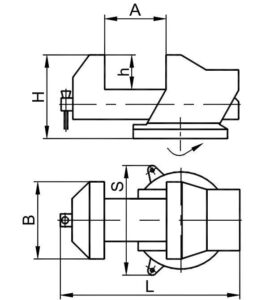

| Модель | В | А | h | А1 | L | В1 | Н | b | b1 | N | C | Усилие зажима, Н | Масса, кг |
| 7201-0014-02 | 200 | 250 | 65 | 4 | 640 | 325 | 210 | 18 | 18 | 2 | 380 | 40000 | 88 |
| 7201-0019-02 | 250 | 320 | 80 | 6 | 720 | 338 | 240 | 18 | 18 | 2 | 390 | 50000 | 120 |
| 7201-0020-02 | 250 | 320 | 80 | 6 | 720 | 338 | 240 | 18 | 18 | 4 | 360×200 | 50000 | 120 |

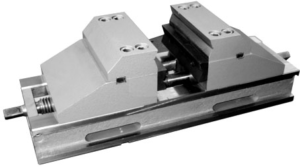

ТИСКИ СТАНОЧНЫЕ САМОЦЕНТРИРУЮЩИЕ
Тиски самоцентрирующие предназначены для закрепления заготовок при механической обработке на металлорежущих станках.

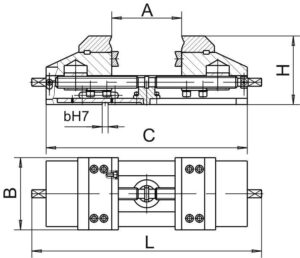

| Модель | В | А | h | H | C | L | Усилие зажима, Н | Масса, кг |
| 7200-0209-12 | 125 | 125 | 45 | 110 | 418 | 366 | 20000 | 30 |
| 7200-0219-12 | 200 | 210 | 65 | 198 | 613 | 700 | 35000 | 90 |

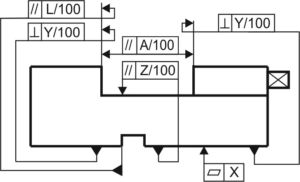

НОРМЫ ТОЧНОСТИ ТИСКОВ ГОСТ 16518-96
| A | П | поворотные | 0,02 |
| неповоротные | |||
| Н | поворотные | 0,06 | |
| неповоротные | |||
| L | П | поворотные | − |
| неповоротные | 0,02 | ||
| Н | поворотные | − | |
| неповоротные | 0,04 | ||
| Z | П | поворотные | 0,04 |
| неповоротные | 0,02 | ||
| Н | поворотные | 0,06 | |
| неповоротные | 0,04 | ||
| Y | П | поворотные | 0,04 |
| неповоротные | 0,02 | ||
| Н | поворотные | 0,12 | |
| неповоротные | 0,07 | ||
| X | П | поворотные | 0,02 |
| неповоротные | |||
| Н | поворотные | 0,02 | |
| неповоротные |

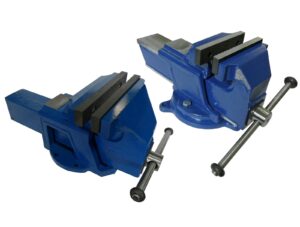

ТИСКИ СЛЕСАРНЫЕ
Тиски слесарные предназначены для закрепления деталей при выполнении различного вида
слесарных работ. Возможен вариант изготовления тисков неповоротных, аналогичных поворотным.
Установка всех слесарных тисков на столе осуществляется с помощью винтов и гаек.
| Вид | Модель | B | A | h | L | S | H | Усилие
зажима, Н |
Масса,
кг |
Примечание | Материал |
| ○ | Т-160СМ | 160 | 160 | 90 | 460 | 235 | 220 | 35000 | 26,5 | Ручные с
наковальней |
Сталь |
| ○ | Т-180СМ | 180 | 160 | 90 | 460 | 235 | 220 | 42000 | 27 | Сталь | |
| ○ | Т-200СМ | 200 | 160 | 90 | 460 | 235 | 220 | 52000 | 28 | Сталь | |
| □ | Т-250СМ | 250 | 250 | 125 | 610 | 282 | 310 | 35000 | 60 | Чугун | |
| ○ – Тиски поворотные □ – Тиски неповоротные | |||||||||||
