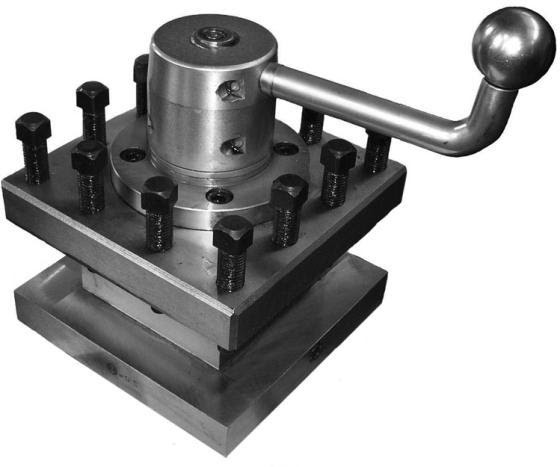

ГОЛОВКА РЕЗЦОВАЯ ГР 002-01

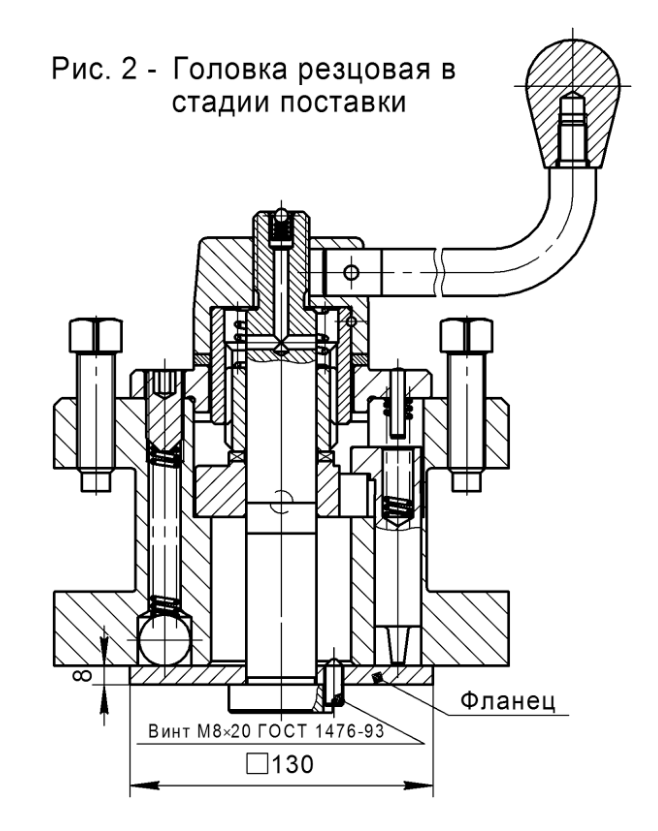

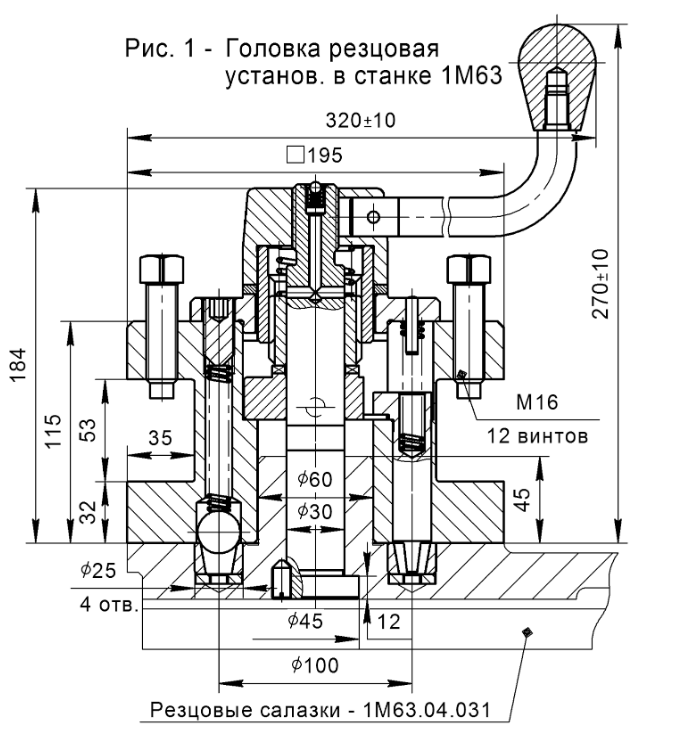

Головки резцовые ГР 001-02 (рис.1), ГР 002 (рис.2), ГР 003 (рис.3), ГР 008 (рис.1), ГР 009-01 (рис.1) предназначены для закрепления резцов на токарных станках.

В головках ГР 001-02, ГР 008, ГР 009-01 фиксация положения резцедержки в позиции обеспечивается полумуфтами с зубьями “Хирт” с точностью позиционирования 0,005 мм.

В головках ГР 002 и ГР 003 фиксация резцедержки на оси осуществляется пальцевым фиксатором с точностью позиционирования 0,05 мм.

Головки ГР 001-02 применяются в станках СА700 (800)СФ2, СА983СФ2.

Головки ГР 002 применяются в станках СА562, СА564.

Головки ГР 003 применяются в станках 1Н983 (РТ983).

Головки ГР 008 применяются в станках СА1100 (1250, 1400)СФ, СПФ2

Головки ГР 009-01 применяются в станках СА500 (600, 630)Ф.

Модель головки	Значения для моделей
	S1	H1	b	h	h1	d h6	d1	d11	d2	d21	H	S	Масса, кг
ГР 001-02	195	133	35	65	75	50	110	М8	67	М8	350	320	35
ГР 002	195	115	35	53	67	48	100	М12	100	–	300	320	45
ГР 003	195	115	35	53	62	48	–	–	100	–	320	320	45
ГР 008	240	160	40	70	96	60	130	М8	78	М10	400	240	71
ГР 009-01	180	120	35	45	87	50	110	М8	67	М8	335	305	33

РЕЗЦЕДЕРЖАТЕЛИ С ПРИСОЕДИНЕНИЕМ ТИПА “ЛАСТОЧКИН ХВОСТ”

Резцедержатели предназначены для закрепления призматических резцов, осевого инструмента с цилиндрическим и коническим хвостовиками и устанавливаются на полуавтомат токарный с ЧПУ мод. 1П756ДФ3.



ГОЛОВКА ДИСКОВАЯ ШЕСТИПОЗИЦИОННАЯ

Головка предназначена для установки шести резцов сечением 25х25 мм и трех резцедержателей с

цилиндрическим хвостовиком диаметром 50 мм, устанавливаемых в спецблоки на головку.

Габариты головки без блоков: диаметр 310 мм, высота 70 мм.

Масса – 19,7 кг.

Габариты головки с блоками: диаметр 340 мм, высота 157 мм.

Масса – 36 кг.



РЕЗЦЕДЕРЖАТЕЛИ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ ДЛЯ ТОКАРНЫХ СТАНКОВ С ЧПУ

Резцедержатели предназначены для закрепления призматических резцов сечением

    -20х20 и 16х16 – для резцедержателей с хвостовиком 30 мм,

    -25х25 и 20х20 – для резцедержателей с хвостовиком 40 мм,

    -32х32 и 25х25 – для резцедержателей с хвостовиком 50 мм,

а также для закрепления инструмента с цилиндрическими и коническими хвостовиками. По заказу потребителя комплектуются переходными втулками с цилиндрическим и коническим отверстиями.

Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880.

Радиальный Обозначение d D L H H1 H2 B1 291.341.111 30 80 95 70 20 16 12 291.341.131* 40 88 107 80 25 20 16	Радиальный Обозначение d D L H H1 H2 B1 291.341.101 30 80 95 70 20 16 12 291.341.121* 40 88 107 80 25 20 16
Осевой Обозначение d D L H H1 H2 B1 B2 A2 291.341.211 30 78 125 71 20 16 10 – – 291.341.231* 40 88 148 78 25 20 12,5 30 50	Осевой Обозначение d D L H H1 H2 B1 291.341.201 30 78 125 67 20 16 10 291.341.221* 40 88 148 81 25 20 12,5
Для борштанг Обозначение d D L H B1 N d1 d2 291.342.311 30 68 111 62 25 3 23,825 64 291.342.331 40 83 143 74 25 4 31,267 70	Для инструмента с цилиндрическим хвостовиком Обозначение d D L H d1 A 291.342.200 30 84 111 62 25 45 291.342.222 40 116 123 75 32 65
Для инструмента с цилиндрическим хвостовиком Обозначение d D L H B1 d1 d2 C 291.342.112 30 68 121 66 – 32 – 54 -01 30 68 121 66 – 25 – 54 -02 30 68 126 66 – 20 – 59 -03 30 68 130 66 – 16 – 63 291.342.132 40 83 138 74 55 32 70 63 -01 40 83 138 74 55 25 70 63 -02 40 83 138 74 55 20 70 63 -03 40 83 138 74 55 16 70 53
* – в вариантах исполнений резцедержателей со сменной планкой в шифр обозначения резцедержателя добавляется литера «А».



РЕЗЦЕДЕРЖАТЕЛИ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ ДЛЯ ТОКАРНЫХ СТАНКОВ С ЧПУ

Обозначение	d
291.342.151	32
-01	25
-02	20



РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ХВОСТОВИКОВ

РЕЗЦЕДЕРЖАТЕЛЕЙ ГОСТ 24900 (DIN 69880)

d	C	L	A	B	F	R	D
30	27	55	29,7	44	2	25	14
40	36	63	29,7	48	2	32	14
50	45	78	39,2	48	3	37	16



РЕЗЦЕДЕРЖАТЕЛИ ЧЕТЫРЕХПОЗИЦИОННЫЕ

Резцедержатели четырехпозиционные моделей УГ0101.600.000.000 (рис.1) и РДТ-4П (рис. 2) предназначены для установки на средних токарно-винторезных станках.

Резцедержатели УГ0101.600.000.000 и РДТ-4П взаимозаменяемы.

Резцедержатель РД-4П-01 (рис. 3) применяется в станках СА500 (600)Ф2, СА500 (600)Ф3.

В резцедержателе УГ0101.600.000.000 фиксация резцедержки на оси осуществляется роликом по сопряженным коническим поверхностям с точностью позиционирования 0,045 мм.

В резцедержателях РДТ-4П и РД-4П-01 фиксация резцедержки на оси осуществляется зубчатыми полумуфтами с зубьями “Хирт” с точностью позиционирования 0,005мм.
