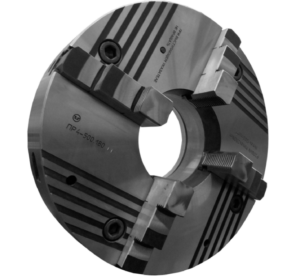

Клинореечные трехкулачковые ручные самоцентрирующие Ø 250-500 мм
Описание:
Таблица сопоставления токарных ручных патронов
ГОСТ 2675-80 |
ОАО “БЗСП” |
ГОСТ 2675-80 |
ОАО “БЗСП” |
7100-0011 |
ПР 315.85.С270 (ц) |
7100-0044 |
ПР 400.120.J8 (с) |
7100-0012 |
ПР 315.85.С270 (с) |
7100-0045 |
ПР 400.120.J11 (ц) |
7100-0015 |
ПР 400.100.С340 (ц) |
7100-0046 |
ПР 400.120.J11 (с) |
7100-0016 |
ПР 400.100.С340 (с) |
7100-0047 |
ПР 500.180.J8 (ц) |
7100-0017 |
ПР 500.150.С440 (ц) |
7100-0048 |
ПР 500.180.J8 (с) |
7100-0018 |
ПР 500.150.С440 (с) |
7100-0049 |
ПР 500.180.J11 (ц) |
7100-0035 |
ПР 250.65.J6 (ц) |
7100-0050 |
ПР 500.180.J11 (с) |
7100-0036 |
ПР 250.65.J6 (с) |
7100-0061 |
ПР 250.65.К6 (ц) |
7100-0037 |
ПР 250.65.J8 (ц) |
7100-0062 |
ПР 250.65.К6 (с) |
7100-0038 |
ПР 250.65.J8 (с) |
7100-0063 |
ПР 315.85.К6 (ц) |
7100-0039 |
ПР 315.85.J6 (ц) |
7100-0064 |
ПР 315.85.К6 (с) |
7100-0040 |
ПР 315.85.J6 (с) |
7100-0065 |
ПР 400.120.К8 (ц) |
7100-0041 |
ПР 315.85.J8 (ц) |
7100-0066 |
ПР 400.120.К8 (с) |
7100-0042 |
ПР 315.85.J8 (с) |
7100-0067 |
ПР 500.180.К11 (ц) |
7100-0043 |
ПР 400.120.J8 (ц) |
7100-0068 |
ПР 500.180.К11 (с) |
*Ц – цельный кулачок, С – сборный кулачок.

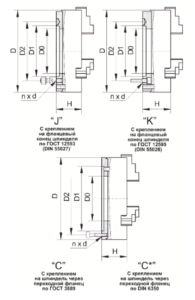

Размеры и технические характеристики:
Наружный диаметр, D мм | Тип крепления | Усл. размер конуса | Наружный диаметр присоед. конуса (пояска) D1, мм | Диаметр располож. крепежных отверстий D2, мм | Количество и диаметр крепежных отверстий, n x d, мм | Диаметр проходного отверстия D0, мм | Высота патрона без кулачков H, мм | Диаметр зажимаемых поверхностей, мм | Рабочий ход кулачка, мм | Макс. крутящ. Момент на ключе, Нм | Суммарная сила заж. в кулачках, кН | Максимально допуст. частота вращения, мин-1 | Масса, не более, кг | ||
ПР-250.65.J6 | 250 | J | 6 | 106,375 | 133,4 | 4xМ12 | 65 | 106 | 5-245 | 8 | 180 | 90 | 3000 | 36 | ПР-250.65.J6 |
ПР-250.65.К6 | K | 6 | 106,375 | 133,4 | 6×14 | 116 | ПР-250.65.К6 | ||||||||
ПР-250.65.J8 | J | 8 | 139,719 | 171,4 | 4xМ16 | 106 | ПР-250.65.J8 | ||||||||
ПР-250.65.К8 | K | 8 | 139,719 | 171,4 | 6×18 | 116 | ПР-250.65.К8 | ||||||||
ПР-250.65.С210 | C | – | 210х5 | 226 | 3xМ12 | 106 | ПР-250.65.С210 | ||||||||
ПР-315.95.J6 | 315 | J | 6 | 106,375 | 133,4 | 4xМ12 | 95 | 121 | 13-290 | 10,7 | 200 | 120 | 2300 | 70 | ПР-315.95.J6 |
ПР-315.95.К6 | K | 6 | 106,375 | 133,4 | 6×14 | 131 | ПР-315.95.К6 | ||||||||
ПР-315.95.J8 | J | 8 | 139,719 | 171,4 | 4xМ16 | 121 | ПР-315.95.J8 | ||||||||
ПР-315.95.К8 | K | 8 | 139,719 | 171,4 | 6×18 | 131 | ПР-315.95.К8 | ||||||||
ПР-315.95.J11 | J | 11 | 196,869 | 235 | 6xМ20 | 121 | ПР-315.95.J11 | ||||||||
ПР-315.95.K11 | K | 11 | 196,869 | 235 | 6×22 | 131 | ПР-315.95.K11 | ||||||||
ПР-315.95.C270 | C | – | 270х6 | 290 | 3xМ12 | 121 | ПР-315.95.C270 | ||||||||
ПР-400.120.J8 | 400 | J | 8 | 139,719 | 171,4 | 4xМ16 | 120 | 138 | 19-374 | 12 | 225 | 140 | 1800 | 115 | ПР-400.120.J8 |
ПР-400.120.К8 | K | 8 | 139,719 | 171,4 | 6×18 | 148 | ПР-400.120.К8 | ||||||||
ПР-400.120.J11 | J | 11 | 196,869 | 235 | 6xМ20 | 138 | ПР-400.120.J11 | ||||||||
ПР-400.120.К11 | K | 11 | 196,869 | 235 | 6×22 | 153 | ПР-400.120.К11 | ||||||||
ПР-400.120.C340 | C | – | 340х6 | 368 | 3xМ16 | 138 | ПР-400.120.C340 | ||||||||
ПР-500.180.J8 | 500 | J | 8 | 139,719 | 171,4 | 4xМ16 | 136 | 143 | 53-475 | 16 | 250 | 160 | 1300 | 175 | ПР-500.180.J8 |
ПР-500.180.К8 | K | 8 | 139,719 | 171,4 | 6×18 | 153 | ПР-500.180.К8 | ||||||||
ПР-500.180.J11 | J | 11 | 196,869 | 235 | 6xМ20 | 180 | 143 | ПР-500.180.J11 | |||||||
ПР-500.180.К11 | K | 11 | 196,869 | 235 | 6×22 | 153 | ПР-500.180.К11 | ||||||||
ПР-500.180.J15 | J | 15 | 285,775 | 330,2 | 6xМ24 | 148 | ПР-500.180.J15 | ||||||||
ПР-500.180.K15 | K | 15 | 285,775 | 330,2 | 6×26 | 158 | ПР-500.180.K15 | ||||||||
ПР-500.180.C440 | C | – | 440х8 | 465 | 6xМ16 | 143 | ПР-500.180.C440 |
Перечень кулачков выпускаемых патронов:
Патроны клинореечные трехкулачковые (ПР)
|
|||||
Модель
патрона
|
Реверсивный
|
Незакаленный
|
Сборный*
|
||
базовый
(промежуточный)
|
верхний
|
||||
мягкий
|
реверсивный
|
||||
ПР-250.65
|
ПР-250.65J6/005
|
ПР-250.65J6/016
|
ПР-250.65/030
|
||
ПР-250.65J6/017
|
ПР-250.65/030.001
|
ПР-250.65/030.020
|
|||
ПР-315.95
|
ПР-315.85/005
|
ПР-315.85/019
|
ПР-315.85/030
|
||
ПР-315.85/018
|
ПР-315.85/032
|
ПР-315.85/031
|
|||
ПР-400.120
|
ПР-400.105J11/005
|
ПР-400.105J11/016
|
ПР-400.105/020
|
||
ПР-400.105.J11/017
|
ПР-400.105/022
|
ПР-400.105/021
|
|||
ПР-500.180
|
ПР-400.105J11/005-01
|
ПР-400.105J11/016
|
ПР-400.105/020
|
||
ПР-400.105.J11/017
|
ПР-400.105/022
|
ПР-400.105/021
|
|||
* поставляется по требованию потребителя за отдельную плату
|
Нормы точности патронов ГОСТ 1654-86
Клинореечные трехкулачковые ручные самоцентрирующие Ø 630 мм
Описание:
НОВИНКА
Патроны предназначены для установки на токарных универсальных и специальных станках.
Конструкция патрона обеспечивает передачу больших зажимных усилий при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы, стабильностью получения высокой точности центрирования деталей. Патроны выполнены на базе стального корпуса, пазы под кулачки закалены ТВЧ. В базовую комплектацию входит комплект закаленных реверсивных кулачков, которые выполняют функцию прямых и обратных кулачков при переустановке.
По требованию заказчика патроны комплектуются дополнительным комплектом незакаленных кулачков и промежуточных кулачков для установки на них специальных наладок.
Таблица сопоставления токарных ручных патронов
ГОСТ 2675-80 |
ОАО “БЗСП” |
7100-0019 |
ПР-630.254.С560 (ц) |
7100-0020 |
ПР-630.254.С560 (с) |
7100-0051 |
ПР-630.254.J11 (ц) |
7100-0052 |
ПР-630.254.J11 (с) |
7100-0053 |
ПР-630.254.J15 (ц) |
7100-0054 |
ПР-630.254.J15 (с) |
7100-0069 |
ПР-630.254.К15 (ц) |
7100-0070 |
ПР-630.254.К15 (с) |
*Ц – цельный кулачок, С – сборный кулачок.
Размеры и технические характеристики:
Наименование параметра | ПР-630.254.J11 | ПР-630.254.К11 | ПР-630.254.J15 | ПР-630.254.K15 | ПР-630.254.C560 |
Наружный диаметр, D мм | 630 | ||||
Тип крепления | J | K | J | K | C |
Усл. размер конуса | 11 | 11 | 15 | 15 | – |
Наружный диаметр присоед. конуса (пояска) D1, мм | 196,869 | 196,869 | 285,775 | 285,775 | 560х8 |
Диаметр располож. крепежных отверстий D2, мм | 235 | 235 | 330,2 | 330,2 | 595 |
Количество и диаметр крепежных отверстий, n x d, мм | 6xМ20 | 6×22 | 6xМ24 | 6×26 | 6xМ16 |
Диаметр проходного отверстия D0, мм | 191 | 254 | |||
Высота патрона без кулачков H, мм | 143 | 153 | 148 | 158 | 143 |
Диаметр зажимаемых поверхностей, мм | 153-551 | ||||
Рабочий ход кулачка, мм | 16 | ||||
Макс. крутящ. Момент на ключе, Нм | 250 | ||||
Суммарная сила заж. в кулачках, кН | 160 | ||||
Максимально допуст. частота вращения, мин-1 | 1000 | ||||
Масса, не более, кг | 250 |
Нормы точности патронов ГОСТ 1654-86

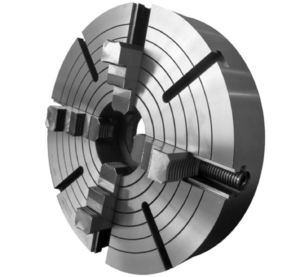

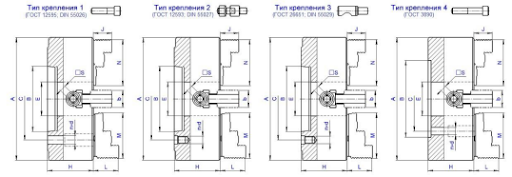

Четырехкулачковые с независимым перемещением кулачков Ø 250-800 мм
Описание:
Наименование параметров | Обозначение патрона 7103- | Наименование параметров | |||||||||||||||||||||||||||||||||||||
-0002 | -0044 | -0028 | -0045 | -0059 | -0046 | -0003 | -0012 | -0030 | -0047 | -0019 | -0004 | -0049 | -0005 | -0013 | -0033 | -0058 | -0020 | Наименование параметров | -0060 | -0052 | -0006 | -0014 | -0021 | -0061 | -0053 | -0007 | -0015 | -0022 | -0008 | -0054 | -0009 | -0055 | -0023 | ||||||
Наружный диаметр патрона D, мм | 250 | 315 | 400 | Наружный диаметр патрона D, мм | 500 | 630 | 800 | Наружный диаметр патрона D, мм | |||||||||||||||||||||||||||||||
Тип крепления | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 3 | 1 | 2 | 1 | 2 | 1 | 2 | 3 | Тип крепления | 1 | 2 | 1 | 2 | 3 | 1 | 2 | 1 | 2 | 3 | 1 | 2 | 1 | 2 | 3 | Тип крепления | ||||
Условный размер присоединительного конуса | 5 | 5 | 6 | 6 | 8 | 8 | 6 | 6 | 8 | 8 | – | 6 | 6 | 8 | 8 | 11 | 11 | – | Условный размер присоединительного конуса | 8 | 8 | 11 | 11 | – | 8 | 8 | 11 | 11 | – | 11 | 11 | 15 | 15 | – | Условный размер присоединительного конуса | ||||
Наружный диаметр присоединительного конуса (пояска) A, мм | 82,563 | 82,563 | 106,375 | 106,375 | 139,719 | 139,719 | 106,375 | 106,375 | 139,719 | 139,719 | 200×8 | 106,375 | 106,375 | 139,719 | 139,719 | 196,869 | 196,869 | 200×10 | Наружный диаметр присоединительного конуса (пояска) A, мм | 139,719 | 139,719 | 196,869 | 196,869 | 270×12 | 139,719 | 139,719 | 196,869 | 196,869 | 270×12 | 196,869 | 196,869 | 285,775 | 285,775 | 360×12 | Наружный диаметр присоединительного конуса (пояска) A, мм | ||||
Диаметр расположения крепежных отверстий B, мм | 104,8 | 104,8 | 133,4 | 133,4 | 171,4 | 171,4 | 133,4 | 133,4 | 171,4 | 171,4 | 171,4 | 133,4 | 133,4 | 171,4 | 171,4 | 235 | 235 | 171,4 | Диаметр расположения крепежных отверстий B, мм | 171,4 | 171,4 | 235 | 235 | 235 | 171,4 | 171,4 | 235 | 235 | 235 | 235 | 235 | 330,2 | 330,2 | 330,2 | Диаметр расположения крепежных отверстий B, мм | ||||
Диаметр крепежных отверстий d, мм | 12 | М10 | 14 | М12 | 18 | М16 | 14 | М12 | 18 | М16 | 18 | 14 | М12 | 18 | М16 | 22 | М20 | 18 | Диаметр крепежных отверстий d, мм | 18 | М16 | 22 | М20 | 22 | 18 | М16 | 22 | М20 | 22 | 22 | М20 | 26 | М24 | 26 | Диаметр крепежных отверстий d, мм | ||||
Количество крепежных отверстий n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 6 | 4 | Количество крепежных отверстий n | 4 | 4 | 8 | 6 | 4 | 4 | 4 | 8 | 6 | 4 | 8 | 6 | 8 | 6 | 8 | Количество крепежных отверстий n | ||||
Диаметр проходного отверстия D0, мм | 75 | 100 | 100 | 130 | Диаметр проходного отверстия D0, мм | 130 | 180 | 130 | 180 | 190 | 280 | 190 | Диаметр проходного отверстия D0, мм | ||||||||||||||||||||||||||
Высота корпуса патрона H, мм | 83 | 95 | 93 | 105 | Высота корпуса патрона H, мм | 105 | 125 | 135 | 130 | Высота корпуса патрона H, мм | |||||||||||||||||||||||||||||
Ширина кулачка b, мм | 32 | 32 | 45 | Ширина кулачка b, мм | 45 | 60 | 80 | Ширина кулачка b, мм | |||||||||||||||||||||||||||||||
Диаметр зажимаемых поверхностей, мм | 15-180 | 20-245 | 35-320 | Диаметр зажимаемых поверхностей, мм | 35-400 | 45-520 | 55-670 | Диаметр зажимаемых поверхностей, мм | |||||||||||||||||||||||||||||||
Максимально допустимая частота вращения, мин-1 | 2000 | 1500 | 1100 | Максимально допустимая частота вращения, мин-1 | 700 | 500 | 400 | Максимально допустимая частота вращения, мин-1 | |||||||||||||||||||||||||||||||
Масса, не более, кг | 30 | 50 | 90 | Масса, не более, кг | 120 | 180 | 290 | Масса, не более, кг |
Перечень кулачков выпускаемых патронов:
Патроны токарные четырехкулачковые с независимым перемещением кулачков
|
|||
7103-0002
|
7103-0045/004
|
Ф 250 | |
7103-0044
|
|||
7103-0045
|
|||
7103-0003
|
7103-0045/004-01
|
Ф 315 | |
7103-0012
|
|||
7103-0047
|
|||
7103-0005
|
7103-0013/004
|
Ф 400 | |
7103-0013
|
|||
7103-0020
|
|||
7103-0058
|
|||
7103-0006
|
7103-0052/004
|
Ф 500 | |
7103-0014
|
|||
7103-0021
|
|||
7103-0052
|
|||
7103-0007
|
7103-0053/004
|
Ф 630 | |
7103-0015
|
|||
7103-0022
|
|||
7103-0053
|
|||
7103-0008
|
7103-0054/004
|
Ф 800
|
|
7103-0023
|
|||
7103-0054
|
Четырехкулачковые с независимым перемещением кулачков Ø 1000 мм
Описание:
Наименование параметров
|
Обозначение патрона 7103-
|
||
-0011
|
-0057
|
-0024
|
|
Наружный диаметр патрона D, мм
|
1000
|
||

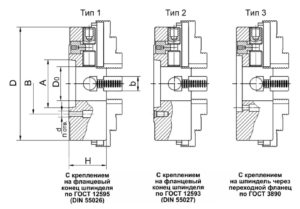

Тип крепления
|
1
|
2
|
3
|
Условный размерприсоединительного конуса
|
15
|
15
|
–
|
Наружный диаметр присоединительного конуса (пояска) A, мм
|
285,775
|
285,775
|
360
|
Диаметр расположения крепежных отверстий B, мм
|
330,2
|
330,2
|
330,2
|
Диаметр крепежных отверстий d, мм
|
26
|
М24
|
26
|
Количество крепежных отверстий n
|
8
|
6
|
8
|
Диаметр проходного отверстия D0, мм
|
280
|
||
Высота корпуса патрона H, мм
|
135
|
130
|
|
Ширина кулачка b, мм
|
80
|
||
Диаметр зажимаемых поверхностей, мм
|
70-870
|
||
Максимально допустимая частота вращения, мин-1
|
250
|
||
Масса, не более, кг
|
390
|
Четырехкулачковые с независимым перемещением кулачков Ø 1000 мм с зубчатым венцом
Описание:
Размеры и технические характеристики патрона:
Наименование параметров | Значение |
Наружный диаметр патрона D, мм | 1000 |
Тип крепления на шпиндель станка | ГОСТ 12595-2003 (DIN 55026) |
Условный размер присоединительного конуса | 15 |
Наружный диаметр присоединительного конуса A, мм | 285,775 |
Диаметр расположения крепежных отверстий B, мм | 330,2 |
Диаметр и количество крепежных отверстий dxn, мм х шт. | 26 х 8 |
Диаметр проходного отверстия D0, мм | 280 H14 |
Высота корпуса патрона H, мм | 135 |
Высота патрона с венцом и кулачками H1, мм | 260 |
Ширина кулачка b, мм | 80 |
Диаметр зажимаемых поверхностей, мм | 70-870 |
Максимально допустимая частота вращения, мин-1 | 450 |
Масса, не более, кг | 435 |

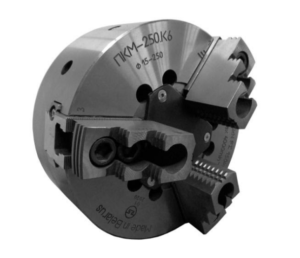

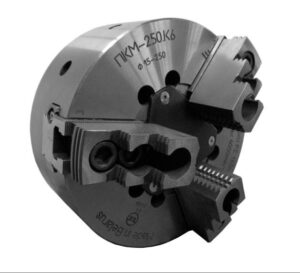

Трёхкулачковые механизированные класса точности П и В тип ПКМ
Описание:
НОВИНКА
Предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности П и В в условиях серийного и массового производства. Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. В патроне предусмотрены масленки для смазывания рабочих поверхностей штока и кулачков. Патроны взаимозаменяемы с патронами Bison-Bial.

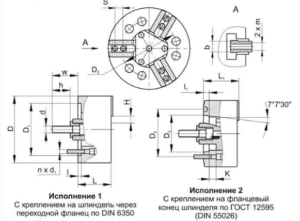

Размеры и технические характеристики:
Наименование параметра | Обозначение патрона | ||||
ПКМ-210.С170 | ПКМ-210.К6 | ПКМ-250.С220 | ПКМ-250.К6 | ПКМ-250.К8 | |
Наружный диаметр патрона D, мм | 210 | 250 | |||
Исполнение по креплению | 1 | 2 | 1 | 2 | 2 |
Высота патрона L, мм | 90 | 96 | 90 | 96 | |
Высота патрона до основного кулачка L1, мм | 95 | 101 | 95 | 101 | |
Диаметр зажимаемых поверхностей, мм | 15-210 | 15-250 | |||
Ход кулачка Н, мм | 6,7 | 8 | |||
Допустимая частота вращения патрона, мин-1 | 4500 | 4000 | |||
Диаметр присоединительного пояска D1, мм | 170 | — | 220 | — | — |
Глубина присоединительного пояска l, мм | 5 | — | 5 | — | — |
Условный размер присоединительного конуса ГОСТ 12595 (DIN 55026) | — | 6 | — | 6 | 8 |
Наружный диаметр конуса D3, мм | — | 106,375 | — | 106,375 | 139,719 |
Глубина конуса l1, мм | — | 14 | — | 14 | 16 |
Диаметр расположения крепежных отверстий D2, мм | 133,4 | 171,4 | 133,4 | 171,4 | |
Количество/размер резьбы крепежных винтов, nx d1 | 6 х М12 | 6 х М16 | |||
Размер резьбы тяги d, мм | М20 | М24 | |||
Длина резьбы винта h, мм | 53 | ||||
Минимальный вылет винта w, мм | 70 | 63 | |||
Ширина сухаря b, мм | 17 | 20 | |||
Резьба для крепления накладных кулачков m | М12 | М16 | |||
Расстояние между отверстиями крепления накладных кулачков S, мм | 19 | 25 | |||
Шаг зубчатого зацепления на кулачках, мм | 1,5875 x 90О (1/16’’ x 90О) | ||||
Ход штока К, мм | 25 | 30 | 32 | ||
Максимальное усилие, передаваемое приводом, кН | 45 | 65 | |||
Суммарная сила зажима в кулачках, кН | 100 | 150 | |||
Масса патрона, кг | 24 | 36 |
Клиновые двухкулачковые и трехкулачковые для токарных станков-автоматов
Описание:
Наименование параметров | Значения для патронов наружным диаметром А, мм | |||||||
125 | 150 | 160 | 200 | |||||
Количество кулачков | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 |
Высота патрона В, мм: | 65 | 75 | 75 | 90 | ||||
Высота патрона до основного кулачка С, мм: | 72 | 82 | 82 | 92 | ||||
Диаметр зажимаемых поверхностей, мм | 8-125 | 12-150 | 12-160 | 20-200 | ||||
Ход кулачка Н, не менее, мм | 4 | 5,3 | 5,3 | 6,7 | ||||
Максимально допустимая частота вращения, мин-1 | 3600 | 3600 | 3600 | 3000 | ||||
Диаметр присоединительного пояска D, мм | 100 | 120 | 130 | 165 | ||||
Глубина присоединительного пояска G, мм | 6 | 8 | 8 | 8 | ||||
Диаметр расположения крепежных отверстий F, мм | 82,6 | 104,8 | 104,8 | 133,4 | ||||
Кол-во/диаметр крепежных отверстий n/d, мм | 4х11 | 6х11 | 4х11 | 6х11 | 4х11 | 6х11 | 4х11 | 6х11 |
Ход штока L,мм | 16 | 20 | 20 | 25 | ||||
Размер резьбы тяги М | М12 | М16 | М16 | М20 | ||||
Размер резьбы для крепления кулачков m x 2 | М10 | М12 | М12 | М12 | ||||
Расстояние между отверстиями крепления кулачков S, мм | 23 | 30 | 30 | 40 | ||||
Расстояние между отверстием и поперечным пазом кулачка k, мм | 7,5 | 10 | 10 | 12 | ||||
Максимальное усилие, передаваемое приводом, даН | 1200 | 1500 | 1600 | 2000 | 1600 | 2000 | 3000 | 4000 |
Суммарная сила зажима в кулачках, даН | 2000 | 3000 | 3000 | 4500 | 3000 | 4500 | 4500 | 6000 |
Точность центрирования при взаимозаменяемости кулачков, мм | 0,15 | 0,15 | 0,15 | 0,15 | ||||
Точность центрирования при непосредственной расточке кулачков, мм | 0,05 | 0,06 | 0,06 | 0,06 | ||||
Расстояние от оси вращения до поперечного паза кулачка h, мм | 37 | 48,5 | 48,5 | 60 | ||||
Ширина поперечного паза крепления кулачка R, мм | 8 | 10 | 10 | 16 | ||||
Ширина продольного паза крепления кулачка Т, мм | 12 | 14 | 14 | 20 | ||||
Масса патрона, кг: | 6,5 | 7 | 10,5 | 11 | 11,5 | 12 | 19,5 | 20 |
Перечень кулачков выпускаемых патронов:
Патроны токарные двух- и трехкулачковые клиновые механизированные (ПКСА)
|
|||
Модель
патрона
|
Основной кулачок
|
Накладной кулачок
|
|
ПКСА-125.С100
|
ПКСА-125.С100/003
|
ПКСА-125.С100/004
|
|
ПКСА-150.С120
|
ПКСА-150 /003
|
ПКСА-150/004
|
|
ПКСА-160.С130
|
ПКСА-160/002
|
ПКСА-150/004
|
|
ПКСА-200.С165
|
ПКСА-200.С165/004
|
ПКСА-200.С165/006
|
Нормы точности патронов ГОСТ 1654-86
Трехкулачковые клиновые механизированные классов точности “Н”и “П”
РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРЁХКУЛАЧКОВЫХ ПАТРОНОВ (Тип Б)
Наименование параметров | Обозначение патрона 7102- | Наименование параметров | ||||||||||||||||||
-0070М | -0071М | -0075М | -0072М | -0073М | -0076М | -0077М | -0078М | -0080М | -0081М | -0085М | -0086М | -0087М | -0088М | -0092М | -0093М | |||||
Наружный диаметр патрона D, мм | 200 | 250 | 315 | 400 | 500 | Наружный диаметр патрона D, мм | ||||||||||||||
Исполнение по креплению | 1 | 2 | 3 | 1 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | Исполнение по креплению | |||
Высота патрона L, мм | 90 | 96 | 90 | 96 | 125 | Высота патрона L, мм | ||||||||||||||
Высота патрона до основного кулачка L1, мм | 95 | 101 | 96 | 101 | 128 | Высота патрона до основного кулачка L1, мм | ||||||||||||||
Диаметр зажимаемых поверхностей, мм | 15-200 | 15-250 | 30-315 | 30-400 | 35-500 | Диаметр зажимаемых поверхностей, мм | ||||||||||||||
Ход кулачка Н, мм | 6,7 | 8 | 10 | Ход кулачка Н, мм | ||||||||||||||||
Допустимая частота вращения патрона, мин-1 | 4500 | 4000 | 3000 | 1500 | Допустимая частота вращения патрона, мин-1 | |||||||||||||||
Диаметр присоединительного пояска D1, мм | 165 | – | 210 | – | Диаметр присоединительного пояска D1, мм | |||||||||||||||
Условный размер присоединительного конуса | ГОСТ 12593 (DIN 55027) | – | – | 6 | – | – | 8 | – | 6 | – | 8 | – | 8 | – | 11 | – | 11 | ГОСТ 12593 (DIN 55027) | Условный размер присоединительного конуса | |
ГОСТ 12595 (DIN 55026) | – | 6 | – | – | 8 | – | 6 | – | 8 | – | 8 | – | 11 | – | 11 | – | ГОСТ 12595 (DIN 55026) | |||
Наружный диаметр конуса D3, мм | – | 106,375 | – | 139,719 | 106,375 | 139,719 | 196,869 | Наружный диаметр конуса D3, мм | ||||||||||||
Глубина конуса l1, мм | – | 14 | – | 16 | 14 | 16 | 18 | Глубина конуса l1, мм | ||||||||||||
Диаметр расположения крепежных отверстий D2, мм | 133,4 | 171,4 | 133,4 | 171,4 | 235 | Диаметр расположения крепежных отверстий D2, мм | ||||||||||||||
Диаметр крепежных отверстий | d1, мм | 14 | – | – | 18 | – | – | – | – | – | – | – | – | – | – | – | – | d1, мм | Диаметр крепежных отверстий | |
d2, мм | – | — | М12 | – | – | М16 | – | М12 | – | М16 | – | М16 | – | М20 | – | М20 | d2, мм | |||
d3, мм | – | 14 | – | – | 18 | – | 14 | – | 18 | – | 18 | – | 22 | – | 22 | – | d3, мм | |||
Количество крепежных отверстий, n | 6 | 6 | 4 | 6 | 6 | 4 | 6 | 4 | 6 | 4 | 6 | 4 | 6 | 6 | 6 | 6 | Количество крепежных отверстий, n | |||
Размер резьбы тяги d, мм | М20 | М24 | М27 | Размер резьбы тяги d, мм | ||||||||||||||||
Ширина сухаря b, мм | 17 | 20 | 25 | Ширина сухаря b, мм | ||||||||||||||||
Резьба для крепления накладных кулачков m | М12 | М16 | М20 | Резьба для крепления накладных кулачков m | ||||||||||||||||
Шаг зубчатого зацепления на кулачках, мм | 1,5875х90° | Шаг зубчатого зацепления на кулачках, мм | ||||||||||||||||||
Ход штока К, мм | 25 | 30 | 32 | 40 | 38 | Ход штока К, мм | ||||||||||||||
Максимальное усилие, передаваемое приводом, даН | 4500 | 6500 | 8000 | 9500 | Максимальное усилие, передаваемое приводом, даН | |||||||||||||||
Суммарная сила зажима в кулачках, даН | 10000 | 15000 | 20000 | 26000 | Суммарная сила зажима в кулачках, даН | |||||||||||||||
Масса патрона, кг | 20 | 36 | 70 | 113 | 171 | Масса патрона, кг |
Перечень кулачков выпускаемых патронов:
Модель
патрона
|
Основной кулачок
|
Накладные кулачки
|
|
Незакаленный
|
закаленный
|
||
Патроны токарные клиновые двух- и трехкулачковые механизированные
|
|||
Ф 200
|
|||
7102-0021М-1-2
|
7102-0071У-1-2/002М
|
7102-0071У-1-2/005М
|
7102-0071У-1-2/003М
|
7102-0070М-1-2
|
|||
7102-0071М-1-2
|
|||
7102-0075М-1-2
|
|||
Ф 250
|
|||
7102-0027М-1-2
|
7102-0073У-1-2/004М
|
7102-0073У-1-2/007М
|
ПКВ-250 Ф8.95/006М
|
7102-0072М-1-2
|
|||
7102-0073М-1-2
|
|||
7102-0076М-1-2
|
|||
7102-0077М-1-2
|
|||
7102-0078М-1-2
|
|||
Ф 315
|
|||
7102-0080М-1-2
|
7102-0080У-1-2/002М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
7102-0081М-1-2
|
|||
Ф 400
|
|||
7102-0085М-1-2
|
7102-0088У-1-2/004М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
7102-0086М-1-2
|
|||
7102-0087М-1-2
|
|||
7102-0088М-1-2
|
Нормы точности патронов ГОСТ 1654-86
Патроны клинореечные четырехкулачковые ручные самоцентрирующие – ПР4-500.180
Патроны предназначены для установки на токарных универсальных и специальных станках. Конструкция патронов обеспечивает передачу больших зажимных усилий при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами.
Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы, стабильностью получения высокой точности центрирования деталей. В базовую комплектацию входит комплект закаленных реверсивных кулачков, которые выполняют функцию прямых и обратных кулачков при переустановке.
По требованию заказчика патроны комплектуются дополнительным комплектом незакаленных кулачков и промежуточных кулачков для установки на них специальных наладок.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметров | Значение |
Максимальный крутящий момент на ключе, Н·м | 250 |
Суммарная сила зажима в кулачках, кН | 200 |
Допустимая частота вращения патрона, мин-1 | 1300 |
Рабочий ход кулачка, не менее, мм | 16,0 |
Масса, не более, кг | 185 |
РАЗМЕРЫ ПАТРОНОВ
Модель | Тип | D | D0 | D1 | D2 | H | d | n |
ПР4-500.180.К8 | K | 500 | 180 | 139,719 | 171,4 | 153 | 18 | 6 |
ПР4-500.180.К11 | K | 500 | 180 | 196,869 | 235 | 153 | 22 | 6 |
ПР4-500.180.J8 | J | 500 | 180 | 139,719 | 171,4 | 143 | M16 | 4 |
ПР4-500.180.J11 | J | 500 | 180 | 196,869 | 235 | 143 | М20 | 6 |
ПР4-500.180.C440 | C | 500 | 180 | 440 | 465 | 143 | М16 | 6 |
ПР4-500.180.C420 | C* | 500 | 180 | 420 | 458 | 143 | М16 | 6 |

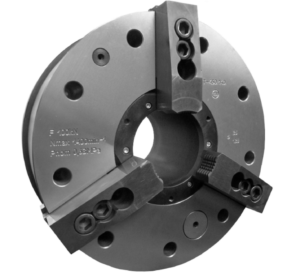

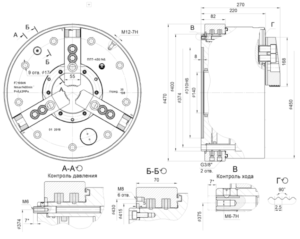

Патрон полый для обработки труб со встроенным пневмоприводом – ППТ-450.140
Патрон полый для обработки труб со встроенным пневмоприводом модели ППТ-450.140 (аналог патрона Bison 2500-400-140) служит для комплектации специальных токарных станков, предназначенных для обработки труб в нефте- и газо-добывающей промышленности. Наличие встроенного пневмопривода позволяет производить установку на станок двух патронов (на переднем и заднем конце шпинделя токарного станка) для лучшей центровки заготовки трубы.
- Патрон комплектуется коллектором, который крепится на передней бабке станка.
- Увеличенный ход зажимного кулачка позволяет производить зажим трубы не снимая муфт.
- Для аварийного отключения вращения шпинделя станка при падении давления в полости патрона, в корпусе патрона установлен механизм контроля падения давления. Также в патрон установлен механизм контроля хода зажимных кулачков.
- Контроль давления: при давлении в рабочей полости патрона менее 0,25 МПа шток датчика перемещается на полную величину хода 7 мм.
- Контроль хода: при выступающем датчике происходит быстрый ход кулачка;– при спрятанном датчике происходит зажимной ход кулачка
Наименование параметра | Значение |
Суммарное зажимное усилие в кулачках при номинальном давления воздуха 0,63 МПа, кН | 100 |
Максимальная частота вращения со сменными кулачками, мин-1 | 1400 |
Ход кулачка, мм: | |
полный | 19 |
ускоренный | 12 |
зажимной | 7 |
Диаметр зажимаемых поверхностей, мм | 35-138 |
Время падения давления в рабочей полости патрона до 0,25 МПа, не менее, мин | 20 |
Масса патрона, кг | 200 |
ПАТРОНЫ ТОКАРНЫЕ ЧЕТЫРЕХКУЛАЧКОВЫЕ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ Ø1250 мм
Патроны токарные четырехкулачковые с независимым перемещением кулачков, соответствуют ГОСТ 3890, предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентричных (отливки, поковки, арматура и т.п.) на станках токарной группы.
Крепление патронов на шпиндель станка – согласно типа патрона.
Патроны поставляются с цельными закаленными кулачками, которые могут выполнять функцию как прямых, так и обратных, после переустановки.
РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАТРОНОВ
Наименование параметров | Обозначение патрона 7103- | ||
-0062 | -0063 | -0064 | |
Наружный диаметр патрона D, мм | 1250 | ||
Тип крепления | 1 | 2 | 3 |
Условный размер присоединительного конуса | 15 | 15 | – |
Наружный диаметр присоединительного конуса (пояска) A, мм | 285,775 | 285,775 | 550 |
Диаметр расположения крепежных отверстий B, мм | 330,2 | 330,2 | 500 |
Диаметр крепежных отверстий d, мм | 26 | М24 | 26 |
Количество крепежных отверстий n | 8 | 6 | 8 |
Диаметр проходного отверстия D0, мм | 280 | ||
Высота корпуса патрона H, мм | 135 | 130 | |
Ширина кулачка b, мм | 80 | ||
Диаметр зажимаемых поверхностей, мм | 70-1120 | ||
Максимально допустимая частота вращения, мин-1 | 150 | ||
Масса, не более, кг | 590 |
ПАТРОНЫ ТОКАРНЫЕ ТРЁХКУЛАЧКОВЫЕ МЕХАНИЗИРОВАННЫЕ КЛАССА ТОЧНОСТИ П и В тип ПКМ
Предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности П и В в условиях серийного и массового производства. Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. В патроне предусмотрены масленки для смазывания рабочих поверхностей штока и кулачков. Патроны взаимозаменяемы с патронами Bison-Bial.
Наименование параметра | Обозначение патрона | ||||
ПКМ-210.С170 | ПКМ-210.К6 | ПКМ-250.С220 | ПКМ-250.К6 | ПКМ-250.К8 | |
Наружный диаметр патрона D, мм | 210 | 250 | |||
Исполнение по креплению | 1 | 2 | 1 | 2 | 2 |
Высота патрона L, мм | 90 | 96 | 90 | 96 | |
Высота патрона до основного кулачка L1, мм | 95 | 101 | 95 | 101 | |
Диаметр зажимаемых поверхностей, мм | 15-210 | 15-250 | |||
Ход кулачка Н, мм | 6,7 | 8,0 | |||
Допустимая частота вращения патрона, мин-1 | 4500 | 4000 | |||
Диаметр присоединительного пояска D1, мм | 170 | — | 220 | — | — |
Глубина присоединительного пояска l, мм | 5 | — | 5 | — | — |
Условный размер присоединительного конуса
ГОСТ 12595 (DIN 55026) |
— | 6 | — | 6 | 8 |
Наружный диаметр конуса D3, мм | — | 106,375 | — | 106,375 | 139,719 |
Глубина конуса l1, мм | — | 14 | — | 14 | 16 |
Диаметр расположения крепежных отверстий D2, мм | 133,4 | 171,4 | 133,4 | 171,4 | |
Количество/размер резьбы крепежных винтов, n x d1 | 6 х М12 | 6 х М16 | |||
Размер резьбы тяги d, мм | М20 | М24 | |||
Длина резьбы винта h, мм | 53 | ||||
Минимальный вылет винта w, мм | 70 | 63 | |||
Ширина сухаря b, мм | 17 | 20 | |||
Резьба для крепления накладных кулачков m | М12 | М16 | |||
Расстояние между отверстиями крепл. накладных кулачков S, мм | 19 | 25 | |||
Шаг зубчатого зацепления на кулачках, мм | 1,5875 x 90О (1/16’’ x 90О) | ||||
Ход штока К, мм | 25 | 30 | 32 | ||
Максимальное усилие, передаваемое приводом, кН | 45 | 65 | |||
Суммарная сила зажима в кулачках, кН | 100 | 150 | |||
Масса патрона, кг | 24 | 36 |

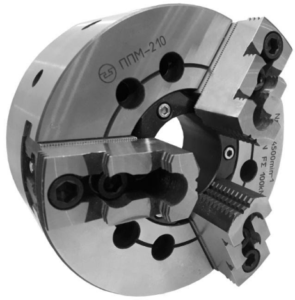

ВЫСОКОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ ПОЛЫЕ ПАТРОНЫ МОДЕЛЕЙ – «ППМ» ø170-400
Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности «В» в условиях серийного и массового производства.
Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка.
Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. Также в патроне предусмотрены масленки для смазывания рабочих поверхностей патрона. К преимуществам патрона можно отнести проходное отверстие, которое позволяет обрабатывать заготовки пропуская их через шпиндель станка. Патроны взаимозаменяемы с патронами ведущих европейских производителей (SMW-AutoBlok, Schunk и др.) и азиатских производителей (KITAGAWA, AUTO Strong и др.).
Технические характеристики
Наименование
показателя |
Диаметр патрона, мм | |||||
170 | 210 | 250 | 315 | 400 | ||
Проходное отверстие | мм | 45 | 52 | 66 | 95 | 118 |
Ход штока | мм | 14 | 17 | 21 | 21 | 27 |
Ход кулачка | мм | 3,5 | 4,5 | 5,5 | 5,5 | 7 |
Диапазон диаметров зажимаемых поверхностей* | мм | 12-210 | 14-235 | 20-275 | 40-350 | 52-450 |
Максимальное усилие, передаваемое приводом | кН | 25 | 38 | 50 | 60 | 70 |
Суммарная сила зажима в накладных кулачках | кН | 60 | 100 | 120 | 150 | 190 |
Допустимая частота вращения патрона | мин-1 | 6000 | 5000 | 4000 | 3200 | 2500 |
Масса патрона*, не более | кг | 14 | 22 | 34 | 45 | 90 |
*Диапазон диаметров зажимаемых поверхностей кулачками, входящими в комплект;
масса патрона с учетом накладных закаленных кулачков.

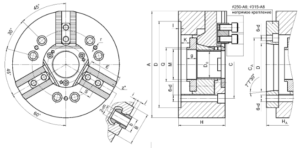

ВЫСОКОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ ПОЛЫЕ ПАТРОНЫ МОДЕЛЕЙ – «ППМ» ø170-400
Технические данные
Наименование
параметров |
ППМ-170.45Д
ППМ-170.45М |
ППМ-210.52Д
ППМ-210.52М |
ППМ-250.66Д
ППМ-250.66М |
ППМ-315.95Д
ППМ-315.95М |
ППМ-400.118Д
ППМ-400.118М |
||||||||||
Тип крепления* | D140 | A5 | D170 | A6 | D220 | A6 | A8 | D300 | A8 | A11 | D300 | A11 | |||
A | мм | 170 | 210 | 250 | 315 | 400 | |||||||||
D | мм | 140 | 82,563 | 170 | 106,375 | 220 | 106,375 | 139,719 | 300 | 139,719 | 196,869 | 300 | 196,869 | ||
l | мм | 5 | – | 5 | – | 5 | – | – | 5 | – | – | 5 | – | ||
D0 | мм | 45 | 52 | 66 | 95 | 118 | |||||||||
C | мм | 104,8 | 133,4 | 171,4 | – | 171,4 | 235 | – | 235 | 235 | |||||
CA | мм | – | – | – | – | – | 133,4 | – | – | 171,4 | – | – | – | ||
d | мм | 11 | 13 | 17 | 13 | 17 | 17 | 21 | 21 | ||||||
H | мм | 77 | 92 | 105 | 111 | 128 | |||||||||
HA | мм | – | 87 | – | 104 | – | 124 | 119 | – | 136 | 127 | – | 143 | ||
E | мм | 47 | 64 | 77,5 | 91 | 115 | |||||||||
M* | мм | М55х2 | М60х1,5 | M72х1,5 | М102х2 | М130х2 | |||||||||
Q | мм | 60 | 67 | 78 | 111 | 143 | |||||||||
z* | Д | дюйм | 1/16’’х90° | 1/16’’х90° | 1/16’’х90° | 1/16’’х90° | 3/32’’х90° | ||||||||
М | мм | 1,5х60° | 1,5х60° | 1,5х60° | 1,5х60° | 1,5х60° | |||||||||
g | мм | 17 | 19 | 20 | 23 | 34 | |||||||||
K | мм | 14 | 17 | 21 | 21 | 27 | |||||||||
B | мм | 35 | 40 | 45 | 45 | 60 | |||||||||
b | Д | мм | 14 | 17 | 21 | 21 | 25,5 | ||||||||
М | мм | 12 | 14 | 16 | 21 | 22 | |||||||||
m | Д | мм | М10 | М12 | М16 | М16 | М20 | ||||||||
М | мм | М10 | М12 | М12 | М16 | М20 | |||||||||
i | мм | 3 | 3 | 4 | 4 | 5 | |||||||||
j | мм | 3,5 | 4 | 4,5 | 4,5 | 4,5 | |||||||||
S | Д | мм | 16,5 | 23 | 30 | 34 | 34 | ||||||||
М | мм | 20 | 25 | ||||||||||||
r | мм | M8 | M8 | M10 | M10 | M12 |
Двухкулачковые клиновые механизированные классов точности “Н” и “П”
Описание:
Наименование параметров
|
Обозначение патрона7102-
|
|||||||||||||||
-0021М
|
-0022М*
|
-0024М*
|
-0025М*
|
-0026М*
|
-0027М
|
-0029М*
|
-0030М*
|
-0031М*
|
-0032М*
|
-0034М*
|
-0035М*
|
-0036М*
|
-0037М*
|
|||
Наружный диаметр патрона D, мм
|
200
|
250
|
315
|
400
|
||||||||||||
Исполнение по креплению
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
||
Высота патрона L, мм
|
96
|
125
|
||||||||||||||
Высота патрона до основного кулачка L1, мм
|
101
|
128
|
||||||||||||||
Диаметр зажимаемых поверхностей, мм
|
15-200
|
15-250
|
30-315
|
30-400
|
||||||||||||
Ход кулачка Н, мм
|
6,7
|
8,0
|
10,0
|
|||||||||||||
Допустимая частота вращения патрона, мин
|
4500
|
4000
|
3000
|
|||||||||||||
Условный размер
присоединительного конуса
|
ГОСТ 12593
(DIN 55027)
|
–
|
6
|
–
|
8
|
–
|
6
|
–
|
8
|
–
|
11
|
–
|
8
|
–
|
11
|
|
ГОСТ 12595
(DIN 55026)
|
6
|
–
|
8
|
–
|
6
|
–
|
8
|
–
|
11
|
–
|
8
|
–
|
11
|
–
|
||
Наружный диаметр конуса D3, мм
|
106,375
|
139,719
|
106,375
|
139,719
|
196,869
|
139,719
|
196,869
|
|||||||||
Глубина конуса l1, мм
|
14
|
16
|
14
|
16
|
18
|
16
|
18
|
|||||||||
Диаметр расположения крепежных
отверстий D2, мм
|
133,4
|
171,4
|
133,4
|
171,4
|
235,0
|
171,4
|
235,0
|
|||||||||
Диаметр крепежныхотверстий
|
d2
|
–
|
М12
|
–
|
М16
|
–
|
М12
|
–
|
М16
|
–
|
М20
|
–
|
М16
|
–
|
М20
|
|
d3, мм
|
14
|
–
|
18
|
–
|
14
|
–
|
18
|
–
|
22
|
–
|
18
|
–
|
22
|
–
|
||
Количество крепежных отверстий, n
|
4
|
6
|
4
|
6
|
4
|
|||||||||||
Размер резьбы тяги d, мм
|
М20
|
М24
|
М27
|
|||||||||||||
Ширина сухаря b, мм
|
17
|
20
|
25
|
|||||||||||||
Резьба для крепления накладных кулачков m
|
М12
|
М16
|
М20
|
|||||||||||||
Шаг зубчатого зацепления на кулачках, мм
|
1,5875х90°
|
|||||||||||||||
Ход штока К, мм
|
25
|
30
|
32
|
40
|
38
|
40
|
38
|
|||||||||
Максимальное усилие, передаваемое
приводом, даН
|
3000
|
4500
|
5500
|
6500
|
||||||||||||
Суммарная сила зажима в кулачках, даН
|
6500
|
10000
|
13000
|
17500
|
||||||||||||
Масса патрона, не более, кг
|
20
|
36
|
70
|
113
|
||||||||||||
* – изучается спрос (возможна поставка по разовым заказам)
|
Перечень кулачков выпускаемых патронов:
Модель
патрона
|
Основной кулачок
|
Накладные кулачки
|
|
Незакаленный
|
закаленный
|
||
Патроны токарные клиновые двух- и трехкулачковые механизированные
|
|||
Ф 200
|
|||
7102-0021М-1-2
|
7102-0071У-1-2/002М
|
7102-0071У-1-2/005М
|
7102-0071У-1-2/003М
|
7102-0070М-1-2
|
|||
7102-0071М-1-2
|
|||
7102-0075М-1-2
|
|||
Ф 250
|
|||
7102-0027М-1-2
|
7102-0073У-1-2/004М
|
7102-0073У-1-2/007М
|
ПКВ-250 Ф8.95/006М
|
7102-0072М-1-2
|
|||
7102-0073М-1-2
|
|||
7102-0076М-1-2
|
|||
7102-0077М-1-2
|
|||
7102-0078М-1-2
|
|||
Ф 315
|
|||
7102-0080М-1-2
|
7102-0080У-1-2/002М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
7102-0081М-1-2
|
|||
Ф 400
|
|||
7102-0085М-1-2
|
7102-0088У-1-2/004М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
7102-0086М-1-2 |
|||
7102-0087М-1-2 |
|||
7102-0088М-1-2 |
Нормы точности патронов ГОСТ 1654-86
Полый для обработки труб со встроенным пневмоприводом
Описание:
Наименование параметра
|
Значение
|
Суммарная зажимное усилие в кулачках при подаче давления
воздуха 6 бар, даН
|
10000
|
Максимальная частота вращения со сменными кулачками, мин-1
|
1400
|
Условный размер присоединительного конуса по ГОСТ12593-93
(DIN 55026)
|
11
|
Ход кулачка, мм:
|
|
Полный
|
19
|
Ускоренный
|
12
|
Зажимной
|
7
|
Давление срабатывания механизма контроля падения давления, МПа
|
2,5
|
Время падения давления в рабочей полости патрона до 0,25 МПа,
не менее, мин
|
20
|
Масса патрона, кг
|
180
|
Механизированные для обработки труб Ø 630 мм
Описание:
Наименование параметра |
Значения для моделей | |||
ППТ 3Н- 630.205 |
ППТ 4Н- 630.205 |
|||
Диаметр наружный, D, мм |
630 |
|||
Количество кулачков |
3 | 4 | ||
Высота патрона, H1, мм, не более | 235,5 | 283,5 | 235,5 |
283,5 |
Высота корпуса патрона, H, мм |
195 | |||
Диаметр проходного отверстия, D0, мм |
205 |
|||
Наружный диаметр конуса, D1, мм |
285,775 |
|||
Диаметр расположения крепежных отверстий, D2, мм |
310 | |||
Диаметр и количество крепежных отверстий
d/ n, мм/шт. |
17/6 |
17/8 |
||
Наружный диаметр приводного колеса Da, мм |
452 | |||
Число зубьев приводного колеса z, шт. |
112 |
|||
Модуль приводного колеса m, мм |
4 | |||
Высотакулачка L, мм | 210 | 230 | 210 |
230 |
Суммарная сила зажима в кулачках при максимальном крутящем моменте на ведущей шестерне, даН |
8000 | |||
Допустимая частота вращения
патрона, мин -1 |
630 |
|||
Диапазон диаметров зажимаемых поверхностей, мм |
48-205 | |||
Масса патрона, кг, не более | 315 | 323 | 321 |
329 |
Механизированные для обработки труб Ø 720 мм
Описание:
Наименование параметров |
Значения для моделей |
||||
ППТ 4Н-720.320 |
ППТ 4Н-720.340 |
||||
Диаметр наружный D, мм |
720 |
||||
Количество кулачков |
4 |
||||
Наружный диаметр конуса D1, мм |
345 |
365 |
|||
Диаметр расположения крепежных
отверстий D2, мм |
400 |
406 |
|||
Диаметр и количествокрепежных
отверстий, мм dх n |
17х8 |
||||
Диаметр проходного отверстия D0, мм |
320 |
340 |
|||
Высота корпуса h, мм |
195 |
||||
Высота патрона, не более H, мм |
235,5 |
283,5 |
235,5 |
283,5 |
|
Длина зажимной ступени кулачка c, мм |
35,5 |
83,5 |
35,5 |
83,5 |
|
Высота кулачка L, мм |
210 |
230 |
200 |
200 |
|
Ширина кулачкаb, мм |
60 |
||||
Диаметр зажимаемых поверхностей, мм |
70-320 |
70-340 |
|||
Суммарная сила зажима в кулачках при
максимальном крутящем моменте на ведущей шестерне привода, кН |
120 |
||||
Максимально допустимая частота
Вращения патрона, мин -1 |
450 |
||||
Масса патрона, не более, кг |
340 |
348 |
320 |
328 |
Кулачки накладные к трубонарезным станкам РТ772Ф3
Описание:
Предназначены для зажима в патронах станка труб с наружным диаметром 73 мм. Кулачки изготавливаются из закаленной стали. Масса одного кулачка 2,3 кг.
Накладные кулачки для токарных патронов, совместимые с SMW-AUTOBLOCK
Описание:
Дюймовое зубчато-реечное соединение шаг 1/16″×90° (1,5875×90˚)
Кулачок закаленный
Шифр | B | H | L | N | t | h | a | b | c | D | d | l | l1 | k | Масса, кг |
ППМ-175.56/006Д | 34 | 39 | 65 | 14 | 10 | 10 | 18 | 16 | 16 | 18 | 12 | 26 | 45 | 3,5 | 0,4 |
ППМ-210.66/006Д | 40 | 45 | 82 | 17 | 11 | 14 | 19 | 23 | 23 | 18 | 13 | 23 | 53 | 5 | 0,6 |
ППМ-250.78/006Д | 45 | 56 | 105 | 21 | 14 | 18 | 26 | 30 | 30 | 26 | 18 | 41 | 71 | 5 | 1 |
ППМ-315.122/006Д | 45 | 56 | 122 | 21 | 14 | 18 | 43 | 30 | 30 | 26 | 18 | 58 | 88 | 5 | 1,3 |
Кулачок незакаленный
Шифр | B | H | L | N | a | b | c | D | d | n | Масса, кг |
ППМ-175.56/007Д | 30 | 35 | 70 | 14 | 38 | 16 | – | 17 | 12 | 2 | 0,42 |
ППМ-210.66/007Д | 35 | 40 | 90 | 17 | 47 | 23 | – | 19 | 13 | 2 | 0,85 |
ППМ-250.78/007Д | 45 | 45 | 110 | 21 | 60 | 30 | – | 26 | 18 | 2 | 1,35 |
ППМ-315.122/007Д | 50 | 50 | 125 | 21 | 25 | 30 | 30 | 26 | 18 | 3 | 1,83 |
Имеем возможность изготовить кулачки с размерами требуемые заказчиком.
Накладные кулачки для токарных патронов, совместимые с Kitagawa
Описание:
Зубчато-реечное соединение шаг 1,5×60°
Кулачок закаленный
Шифр | Тип | B | H | L | N | t | h | a | b | c | D | d | l | l1 | k | Масса, кг |
ППМ-175.56/006М | 2 | 31 | 36 | 67 | 12 | 12 | 10 | 11 | 20 | 20 | 17 | 11 | – | 5 | 0,3 | |
ППМ-210.66/006М | 1 | 35 | 51 | 86 | 14 | 12 | 12 | 18 | 25 | 25 | 19 | 13 | 37 | 55 | 5 | 0,6 |
ППМ-250.78/006М | 1 | 40 | 54 | 100 | 16 | 13 | 15 | 18 | 30 | 30 | 19 | 13 | 39 | 57 | 5 | 0,8 |
ППМ-315.122/006М | 2 | 50 | 52 | 103 | 21 | 17 | 30 | 25 | 30 | 30 | 25 | 17 | 41 | – | 4 | 0,9 |
ППМ-400.118/006М | 2 | 62 | 86 | 149 | 26 | 20 | 43 | 30 | 43 | 43 | 32 | 21 | 53 | – | 5 | 1,2 |
Кулачок незакаленный
Шифр | Тип | B | H | L | N | a | b | D | d | e | f | h | k | Масса, кг |
ППМ-175.56/007М | 2 | 26 | 28 | 66 | 12 | 12 | 20 | 17 | 11 | 12 | 4 | 5 | 5 | 0,3 |
ППМ-210.66/007М | 2 | 35 | 38 | 95 | 14 | 24 | 25 | 19 | 13 | 20 | 4 | 12 | 5 | 0,8 |
ППМ-250.78/007М | 2 | 40 | 42 | 110 | 16 | 50 | 30 | 19 | 13 | 20 | 4 | 15 | 5 | 1,2 |
ППМ-315.122/007М | 1 | 50 | 50 | 111 | 21 | 60 | 30 | 25 | 17 | – | – | – | 4 | 1,7 |
ППМ-400.118/007М | 1 | 50 | 60 | 135 | 23 | 66 | 43 | 32 | 21 | – | – | – | 5 | 2,7 |
ПАТРОНЫ ТОКАРНЫЕ ЧЕТЫРЕХКУЛАЧКОВЫЕ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ 7103-200
Патроны предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентриковых (отливки, поковки и т.п.) на станках токарной группы.
Патроны изготавливаются типов:
1 – крепление на фланцевый конец шпинделя по ГОСТ 12595; DIN 55026; ISO 702-1 (A5; A6);
2 – крепление на фланцевый конец шпинделя по ГОСТ 12593; DIN 55027; ISO 702-3 (J5; J6);
3 – крепление на фланцевый конец шпинделя по ГОСТ 26651; DIN 55029; ISO 702-2 (D5; D6);
4 – крепление через промежуточный фланец ГОСТ 3890 (С125) на шпиндель станка.
По исполнению патроны изготавливаются с цельными и сборными кулачками (- 01).
Технические данные
Наименование
параметров
|
Модель патрона 7103-200 | ||||||
Тип крепления | A5 | A6 | J5 | J6 | D5 | D6 | 200 |
A | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
B | 82,563 | 106,375 | 82,563 | 106,375 | 82,563 | 106,375 | 125×5 |
C | 104,8 | 133,4 | 104,8 | 133,4 | 104,8 | 133,4 | 104,8 |
E | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
H | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
nxd | 4×12 | 4×14 | 4xm10 | 6xm12 | 6xm12x1 | 6xm16x1,5 | 4×12 |
J | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
N | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
L | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
M | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
b | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
S | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Масса, кг | 16,8 | 16,5 | 17,3 | 16,9 | 17,2 | 16,8 | 17,1 |
Технические характеристики
Наименование параметров | Значение | |
Суммарная сила зажима | кН | 80 |
Крутящий момент на ключе | Н*м | 160 |
Допустимая частота вращения | раз/мин | 3000 |
Диапазон зажимных поверхностей | мм | 12-200 |
Максимальный вылет кулачков | мм | 245 |
